משאבות דיאפרגמה: המדריך המקיף לטכנולוגיית שאיבה מתקדמת בתעשייה

מהן משאבות דיאפרגמה וכיצד הן פועלות?

בתעשייה המודרנית, הצורך בשינוע נוזלים בצורה בטוחה, יעילה ומדויקת הוא קריטי. משאבות דיאפרגמה (Diaphragm Pumps), המוכרות גם כמשאבות ממברנה, הן פתרון ורסטילי המיועד להתמודד עם אתגרים שמשאבות צנטריפוגליות סטנדרטיות מתקשות לפתור. משאבות אלו שייכות למשפחת משאבות הדחיקה החיובית, והן פועלות באמצעות תנועה הלוך ושוב של דיאפרגמה גמישה העשויה מחומרים כמו גומי, תרמופלסטיק או טפלון.

מנגנון הפעולה מתבסס על שינוי נפח בתוך תא השאיבה. כאשר הדיאפרגמה נסוגה, נוצר תת-לחץ (ואקום) השואב את הנוזל פנימה דרך שסתום אל-חזור. כאשר הדיאפרגמה נדחפת קדימה, היא דוחסת את הנוזל ומאלצת אותו לצאת דרך שסתום היציאה. טכנולוגיה זו מאפשרת הפרדה מוחלטת בין המנגנון המניע לבין הנוזל הנשאב, מה שהופך אותן לאידיאליות לעבודה עם חומרים רעילים, דליקים או רגישים.

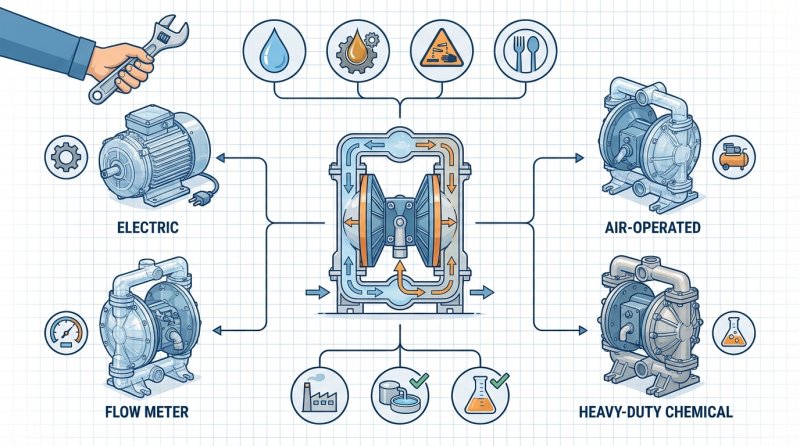

סוגי משאבות דיאפרגמה נפוצות

קיימים שני סוגים עיקריים של משאבות דיאפרגמה הנמצאים בשימוש רחב:

• משאבות דיאפרגמה המופעלות באוויר (AODD): אלו הן המשאבות הנפוצות ביותר בתעשייה הכבדה. הן פועלות באמצעות אוויר דחוס המניע שתי דיאפרגמות המחוברות בציר משותף. הן אינן דורשות חשמל, מה שהופך אותן לבטוחות לשימוש בסביבות נפיצות (ATEX).
• משאבות דיאפרגמה חשמליות: משאבות אלו מונעות על ידי מנוע חשמלי המחובר למנגנון ארכובה. הן מתאימות ליישומים בהם אין גישה לאוויר דחוס או כאשר נדרשת בקרה אלקטרונית מדויקת על ספיקת הנוזל.

היתרונות המרכזיים של משאבות דיאפרגמה

הפופולריות של משאבות דיאפרגמה נובעת משילוב של אמינות מכנית ויכולות תפעוליות ייחודיות:

1. יכולת יניקה עצמית (Self-Priming)

בניגוד למשאבות רבות הדורשות "מילוי" מוקדם של הצנרת בנוזל, משאבות דיאפרגמה מסוגלות לינוק נוזלים גם ממצב יבש. הן יכולות להרים נוזלים ממפלסים נמוכים ללא צורך בעזרים חיצוניים.

2. עבודה ב"יבש" (Dry Run)

אחד הגורמים הנפוצים לנזק במשאבות הוא פעולה ללא נוזל, הגורמת להתחממות יתר. משאבות AODD מסוגלות לעבוד ב"יבש" למשך זמן ממושך ללא חשש מנזק מכני, שכן אין בהן אטמים מכניים המסתמכים על הנוזל לסיכוך.

3. טיפול בנוזלים צמיגיים וחלקיקים

הודות למעברים רחבים ולמנגנון הדחיקה, משאבות אלו מצטיינות בשינוע נוזלים בעלי צמיגות גבוהה (כמו דבקים או שוקולד) ונוזלים המכילים מוצקים תלויים מבלי שהמשאבה תיסתם או תישחק במהירות.

4. עמידות כימית גבוהה

ניתן לייצר את גוף המשאבה והדיאפרגמות ממגוון רחב של חומרים (כגון פוליפרופילן, PVDF, פלדת אל-חלד ואלומיניום), מה שמאפשר התאמה מלאה לכימיקלים אגרסיביים וחומצות.

יישומים תעשייתיים של משאבות דיאפרגמה

הגמישות התפעולית הופכת את משאבות הדיאפרגמה לפתרון מועדף במגוון סקטורים:

• תעשיית הכימיקלים: שינוע חומצות, בסיסים וממיסים בצורה בטוחה ללא דליפות.
• תעשיית המזון והמשקאות: שימוש בדגמים בעלי אישור FDA להעברת רטבים, סירופים ומוצרי חלב.
• טיפול בשפכים: שאיבת בוצה, נוזלים מזוהמים וכימיקלים לטיהור מים.
• תעשיית הצבע והדפוס: העברת צבעים, דיו ודבקים הדורשים ספיקה יציבה ומניעת התייבשות החומר במערכת.

כיצד לבחור את המשאבה המתאימה?

בחירת משאבות דיאפרגמה דורשת התחשבות במספר פרמטרים טכניים כדי להבטיח אורך חיים מקסימלי:

1. תאימות חומרים: יש לוודא שחומרי המבנה של המשאבה (גוף ודיאפרגמה) עמידים בפני הנוזל הנשאב.
2. ספיקה ולחץ: הגדרת כמות הליטרים לדקה והלחץ הנדרש להתגברות על התנגדות הצנרת.
3. טמפרטורה: חומרים מסוימים מאבדים מעמידותם בטמפרטורות גבוהות, ולכן יש לבחור דיאפרגמה מתאימה (כמו טפלון לטמפרטורות גבוהות).
4. גודל חלקיקים: אם הנוזל מכיל מוצקים, יש לוודא שקוטר המעבר במשאבה מאפשר את מעברם.

למידע נוסף על עקרונות המכניקה של משאבות, ניתן לעיין בערך Diaphragm pump בוויקיפדיה.

תחזוקה ושמירה על יעילות

למרות שמדובר במכונה אמינה מאוד, תחזוקה מונעת היא המפתח למניעת השבתות ייצור. מומלץ לבצע בדיקה תקופתית של שלמות הדיאפרגמות והשסתומים, במיוחד בעבודה עם חומרים שוחקים. החלפה בזמן של חלקי שחיקה תמנע דליפות ותשמור על ביצועי המשאבה לאורך שנים.

לסיכום, משאבות דיאפרגמה הן פתרון הנדסי חכם המשלב פשטות, בטיחות ועמידות. בין אם מדובר במפעל כימי, קו ייצור מזון או מתקן לטיפול בשפכים, הבחירה במשאבה הנכונה תבטיח תהליך עבודה רציף וחסכוני.
